Kao tvrtka specijalizirana za PVC okovi , primamo mnogo pitanja o armaturama. Ta se pitanja često odnose na veličine i dimenzije cijevnih spojnica, što ima smisla jer te teme mogu biti zbunjujuće. Ostala pitanja odnose se na same armature i za što su namijenjene. Kompatibilnost i opće znanje o postavljanju cijevi može vam se činiti kao nešto što morate naučiti kada ste novi u svijetu PVC-a. Ako pokušavate proširiti svoje znanje o PVC-u, ovaj post na blogu možete upotrijebiti kao vodič za proučavanje postavljanja cijevi. Ovaj vodič opisuje sve glavne vrste PVC okova, kao i kako i zašto ih koristiti. To je dugačak post, stoga upotrijebite popis sadržaja u nastavku da skočite na odjeljak koji vam je potreban.
- Što su PVC okovi i gdje se koriste
- Vrste ugradnje i identifikacijska tablica
- Dimenzije PVC cijevi i fitinga
- Spojnice s navojem u odnosu na navojne spojnice
- Koljenaste spojnice i uobičajena vodovodna koljena
- Spojnice, reduktori i spojnice za cijevi
- Priključci za nazivni tlak i prirubnice
- Crna PVC cijev i specijalni materijali
- PVC okovi compared with HDPE fittings
- Ugradnja PVC vodovodne instalacije
- Nazivi drenažnih armatura i rječnik
- PE i PVC rješenja okova
- Često postavljana pitanja
Što su PVC spojnice i gdje se koriste
PVC fiting je oblikovana plastična komponenta koja spaja, preusmjerava, grana, smanjuje ili brtvi dijelove PVC cijevi unutar sustava cjevovoda. Zajedno, komponente PVC cijevi i PVC spojnica čine većinu stambenih vodoopskrbnih vodova, mreža za navodnjavanje, odvodnih ventilacijskih sustava i mnogih procesnih linija lake industrije. Razlog zašto su PVC cijevi tako česte svodi se na kratki popis praktičnih kvaliteta: otporan je na koroziju i nakupljanje kamenca, lagan je u usporedbi s metalnim cijevima, dimenzijski je dosljedan od serije do serije i jednostavan je za rezanje, spajanje i popravak bez specijalizirane teške opreme.
PVC vodovodne cijevi i priključci proizvode se u skladu s priznatim dimenzijskim standardima tako da cijev iz jedne proizvodne serije odgovara priključku iz drugog, pod uvjetom da obje imaju istu nominalnu veličinu i klasu rasporeda. Ta standardizacija je ono što čini a vodič za proučavanje spajanja cijevi kao što je ovaj koristan, jer kada jednom shvatite konvencije imenovanja i logiku veličine, ista logika se primjenjuje na koljena, T-komponente, spojnice, reduktore, adaptere, kape i spojeve.
Ovaj vodič prolazi kroz glavne kategorije PVC spojnica, kako se mjere PVC cijevi i dimenzije spojnica, razliku između navojnih i kliznih spojeva i kako se PVC uspoređuje s HDPE cijevima i HDPE sustavima spojnica za projekte u kojima se može uzeti u obzir bilo koji materijal. Dijagrami i referentne tablice uključeni su u cijelosti kako bi se informacije o veličini lakše skenirale.
Uobičajeno PVC okovi Vrste i identifikacijska tablica
Različiti priključci za PVC cijevi oblikovani su za različite poslove unutar cjevovoda. Neki mijenjaju smjer toka, neki dijele jedan vod na dva ili više krakova, a neki jednostavno spajaju, smanjuju ili zatvaraju kraj cijevi. Popis u nastavku pokriva vrste okova koji se najčešće pojavljuju kada ljudi traže vrste pvc okova ili pokušavaju uskladiti oblik koji drže s imenom.
Laktovi
Koljeno mijenja smjer cijevi, najčešće za 90 ili 45 stupnjeva. Koljena su jedna od najčešće naručenih vodovodnih koljena koje izvođači radova drže pri ruci jer gotovo svaka vožnja zahtijeva barem jednu promjenu smjera.
Majice
Tee dijeli jednu liniju u granu, tvoreći T oblik. Trojnici se koriste svugdje gdje jedan dovodni ili odvodni vod treba napajati u dva smjera, kao što je mjesto gdje grana armature napušta glavni vod.
Spojnice
Spojka je kratka, ravna spojnica cijevi koja se koristi za spajanje dviju duljina cijevi u ravnom pravcu, produljenje linije ili popravak oštećenog dijela.
Reduktori i reduktorske čahure
Reduktor, koji se ponekad postavlja kao čahura reduktora, spušta liniju od veće nominalne veličine prema manjoj ili je povećava u obrnutom smjeru.
Adapteri
Adapteri transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Križevi
Križ ima četiri otvora raspoređena u obliku plusa i koristi se rjeđe nego tee, općenito tamo gdje dvije grane moraju napustiti glavnu stazu u istoj točki.
Kapice i utikači
Poklopac se postavlja preko vanjske strane kraja cijevi kako bi se zatvorio, dok se čep uvija ili uklapa u unutrašnjost otvora spojnice. Oba se koriste za zatvaranje vodova koji se ne koriste, bilo privremeno tijekom izgradnje ili trajno.
Sindikati
Spoj omogućuje odspajanje i ponovno spajanje dijela cijevi bez rezanja, što je korisno svugdje gdje se očekuje budući pristup za servis ili zamjenu.
| Vrsta ugradnje | Tipična funkcija | Uobičajeno Connection Style |
|---|---|---|
| Koljeno od 90 i 45 stupnjeva | Promjena smjera protoka | Klizni ili navojni |
| Tee | Grana linije u dva smjera | Klizni ili navojni |
| Spojnica | Spojite dvije duljine cijevi ravno | Slip |
| Reduktor / čahura | Korak gore ili dolje u veličini | Klizni ili navojni |
| Adapter | Prijelaz između klizača i konca | Mješoviti |
| kapa | Zabrtvite vanjsku stranu kraja cijevi | Klizni ili navojni |
| Unija | Dopustite prekid veze i ponovno povezivanje radi usluge | Navojem |

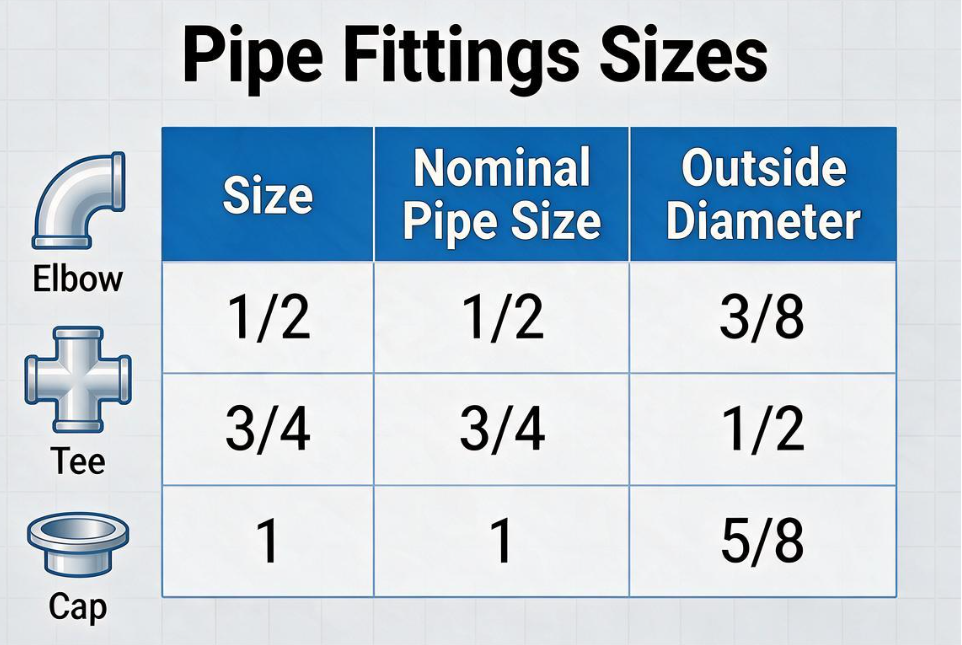

Dimenzije PVC cijevi i fitinga: Referenca za dimenzioniranje u Prilogu 40
Određivanje pravih dimenzija fitinga za PVC cijevi iz Priloga 40 važnije je od gotovo bilo kojeg drugog dijela projekta cjevovoda, jer je fiting dimenzioniran prema određenom vanjskom promjeru, a ne prema okruglom broju otisnutom na kutiji. Nazivna veličina je oznaka, dok je vanjski promjer mjera za koju je spojna utičnica zapravo oblikovana da prihvati. Zamjena to dvoje najčešći je razlog zašto fiting ne klizi na cijev.
Veličine teleskopske pvc cijevi, što znači da je cijev dizajnirana za prelazak iz jedne nominalne veličine u drugu kroz reducirne priključke, slijede istu logiku vanjskog promjera, tako da nakon što se potvrdi jedna veličina, ostatak teleskopske serije može se planirati iz referentne tablice u nastavku.
| Nominalna veličina | Vanjski promjer (in) | Prosječna debljina stijenke (in) |
|---|---|---|
| 1/2 inča | 0.840 | 0.109 |
| 3/4 inča | 1.050 | 0.113 |
| 1 inč | 1.315 | 0.133 |
| 1-1/2 inča | 1.900 | 0.145 |
| 2 inča | 2.375 | 0.154 |
| 3 inča | 3.500 | 0.216 |
| 4 inča | 4.500 | 0.237 |
Vanjski promjer u inčima prema nominalnoj veličini cijevi, raspored 40 PVC
Prosječna debljina stjenke u inčima kako se nominalna veličina cijevi povećava, raspored 40 PVC
PVC konektori s navojem u odnosu na klizne spojnice
Među uobičajenim vrstama spojeva cijevi za vodu koji se koriste u PVC vodovodnim instalacijama, dvije metode pokrivaju veliku većinu instalacija: klizne spojnice zavarene otapalom i spojnice s navojem. Odabir između njih ovisi o tome treba li spoj biti trajan ili uklonjiv.
Priključci za navlačenje (zavareni otapalom).
Slip on pvc fitinzi se spajaju pomoću cementa s otapalom, koji kemijski spaja cijev i površine fitinga u jedan komad nakon stvrdnjavanja. Ova metoda proizvodi trajni spoj otporan na curenje i standardni je pristup za većinu ukopanih, skrivenih ili fiksnih cjevovoda.
Navojni PVC spojevi
Spoj pvc cijevi s navojem koristi lijevane navoje u kombinaciji s brtvilom za navoje ili trakom. PVC konektori s navojem obično se koriste tamo gdje se vod treba spojiti na ventil, pumpu, mjerač ili drugu komponentu koja se mora ukloniti radi održavanja. Navojni spojevi PVC cijevi ne smiju se previše zatezati, budući da su PVC niti krtiji od metalnih niti, a višak zakretnog momenta može popucati spojnicu.
| Faktor | Slip On / Solvent Weld | Navojem |
|---|---|---|
| Uklonjivi | Ne, trajno nakon izliječenja | Da, može se rastaviti |
| Tipična upotreba | Ukopane ili fiksne vožnje | Ventili, pumpe, uređaji |
| Metoda montaže | Primer i cement s otapalom | Traka ili pasta za brtvljenje |
PVC koljena i uobičajena koljena za vodovod: tehnički pregled
PVC koljeno jedna je od najčešće korištenih komponenti u bilo kojoj izvedbi, a razumijevanje uobičajenih tipova vodovodnih koljena i spojeva pomaže pri planiranju rasporeda ili čitanju popisa dijelova. Standardna pvc koljena dolaze u malom skupu uobičajenih kutova, od kojih svaki odgovara različitim potrebama rasporeda.
- Koljeno od 90 stupnjeva, koristi se za potpunu promjenu smjera, kao što je okretanje linije od zida do poda
- Koljeno od 45 stupnjeva, koristi se tamo gdje blaža promjena smjera smanjuje turbulenciju protoka
- Koljeno od 22,5 stupnjeva, koristi se za duga, postupna čišćenja, često u odvodnji
- Ulično koljeno, koje ima jedan klizni kraj i jedan završetak, što mu omogućuje izravno spajanje na drugi spoj bez kratkog priključka cijevi
Pojednostavljeni strukturni prikaz cijevi koja ulazi u utičnicu fitinga na koljenom spoju
Spojnice, Reducers and Pipe Connectors for Joining PVC Pipe
PVC spojka je najjednostavniji spojni spoj za cijevi koji spaja dva kraja cijevi u ravnoj liniji bez promjene veličine ili smjera. Za projekte koji samo trebaju spojiti PVC na PVC dijelove bez mijenjanja materijala cijevi, obična ravna spojka obično je najizravnija opcija. Spojka za popravak, koja nema unutarnji granični greben, dizajnirana je tako da u potpunosti klizne na jedan kraj cijevi prije nego što se centrira preko odsječenog ili oštećenog dijela, što je korisno kada nema mjesta za zakretanje cijevi na mjesto.
Kada se dvije različite veličine cijevi moraju susresti, reduktor ili reducirska čahura pomiču liniju prema dolje ili prema gore. Spojnica za plastične cijevi koja se koristi kao adapter također se može prebaciti s kliznog na navoj ili s PVC-a na drugi kompatibilni stil spajanja, u jednoj prijelaznoj točki. Budući da se debljina stjenke povećava s klasom tlaka kao i s nominalnom veličinom, vrijedi provjeriti obje dimenzije prije naručivanja plastične spojnice za cijevi za cjevovod pod tlakom.
Približna debljina stijenke u inčima, raspored 40 u odnosu na popis 80, samo za referencu
Tlačni PVC spojevi i prirubnički priključci
Tlačni pvc cijevni priključci ocijenjeni su u kombinaciji s cijevi na koju su ugrađeni, budući da tlak koji sustav može podnijeti ovisi o debljini stijenke, temperaturi i specifičnom rasporedu ili korištenoj klasi tlaka. Raspored 40 i Raspored 80 dvije su najčešće klase tlaka za sustave s navojem i zavarivanjem otapalom, s tim da Raspored 80 nudi deblje stijenke iste nominalne veličine za primjene s višim tlakom ili većim mehaničkim naprezanjem.
PVC spojnice za cijevi s prirubnicom koriste vijčane spojeve s brtvama umjesto cementa s otapalom ili navoja, što ih čini praktičnim izborom svugdje gdje se cjevovod treba spojiti na pumpu, ventil, spremnik ili neki drugi dio opreme koji bi se možda trebao ukloniti radi servisiranja. Prirubnički spojevi također imaju smisla kod velikih promjera gdje zavarivanje otapalom postaje nepraktično za pouzdano izvođenje na terenu.
Crne PVC cijevi i drugi specijalni PVC materijali
Crna pvc cijev obično je formulirana s dodatnom čađom za poboljšanu otpornost na izlaganje ultraljubičastom zračenju, što je čini uobičajenim izborom za nadzemne cijevi, električne vodove i vanjske instalacije koje ostaju na izravnoj sunčevoj svjetlosti dulje vrijeme. Standardna bijela ili siva PVC cijev također se može zaštititi bojom ili vanjskim omotom kada mora raditi na otvorenom, ali crni PVC se često odabire posebno kako bi se smanjio taj dodatni korak.
PVC priključci u usporedbi s HDPE priključcima
PVC cijev i HDPE cijev uobičajeni su materijali za plastične cijevi, ali se spajaju drugačije i odgovaraju donekle različitim projektnim profilima. Spojevi PVC fitinga oslanjaju se na zavarivanje otapalom ili narezivanje navoja, a oba se mogu dovršiti ručnim alatima i kratkim korakom stvrdnjavanja ili brtvljenja. Priključci HDPE fitinga općenito se oslanjaju na toplinsku fuziju, bilo sučeonu fuziju ili elektrofuziju, koja spaja sam materijal umjesto da ga lijepi ili spaja, i obično zahtijeva posebnu opremu za fuziju.
Budući da je HDPE cijev fleksibilnija od PVC cijevi, tolerira pomicanje tla i često se može usmjeriti oko manjih prepreka s manje spojnica. Nasuprot tome, sustavi PVC cijevi i PVC spojnica su kruti, što omogućuje ravnomjernost i predvidljivost te može pojednostaviti raspored u strukturiranim, nadzemnim ili unutarnjim instalacijama.
Opća relativna usporedba u referentne svrhe; stvarna izvedba ovisi o formulaciji, temperaturi i uvjetima ugradnje
Nijedan materijal nije univerzalna zamjena za drugi. Sustavi PVC fitinga obično odgovaraju unutarnjim vodovodima, navodnjavanju i mnogim primjenama odvodnje, dok se HDPE cijevi i sustavi fitinga od HDPE često odabiru za ukopane vodovode, distribuciju plina i projekte gdje su fleksibilnost i spojeni spojevi bez spojeva prednost.
Ugradnja PVC vodovodnog sustava: razmatranja korak po korak
Ovo nije kompletna pvc vodovodna instalacija, budući da uvjeti lokacije i lokalni vodovodni kodeks uvijek imaju prioritet, ali opći redoslijed u nastavku opisuje kako se PVC vodovodni sustav obično sastavlja nakon što su cijevi i spojni elementi pri ruci.
- Izmjerite dionicu i označite cijev, uzimajući u obzir dubinu koju će cijev umetnuti u svaku spojnicu
- Izrežite kvadratnu cijev pomoću rezača cijevi ili pile s finim zubima
- Očistite odrezani kraj i lagano zakosite rub tako da ravnomjerno sjedne u ležište
- Osušite tlocrt prije nanošenja bilo kakvog cementa, provjerite kutove i orijentaciju ugradnje
- Nanesite temeljni premaz gdje je potrebno, a zatim cement s otapalom na kraj cijevi i naglavak
- Umetnite cijev uz lagani zaokret i držite je na mjestu određeno vrijeme koje preporučuje proizvođač
- Pričekajte vrijeme potpunog stvrdnjavanja koje je naveo proizvođač cementa prije postavljanja tlaka ili testiranja cijevi
- Ispitivanje tlaka ili ispitivanje protoka dovršene pvc vodovodne instalacije prije nego što se pokrije ili zatvori
Slijeđenje ovog redoslijeda je važno, budući da je preskakanje koraka suhe montaže jedan od najčešćih razloga zbog kojih instalater završi s fitingom cementiranim pod krivim kutom.
Nazivi fitinga za drenažne cijevi i opći rječnik za fitinge
Nazivi armatura za odvodne cijevi mogu se neznatno razlikovati od naziva armatura pod tlakom, jer su armature za ventilaciju odvoda oblikovane tako da otpad nesmetano teče, a ne da drže pritisak. Popis u nastavku pokriva pojmove koji se često pojavljuju prilikom čitanja popisa dijelova za odvodnju ili usporedbe različitih vrsta cijevnih priključaka.
| Pojam | Opis |
|---|---|
| Sanitarni čajnik | T-račva s blago zakrivljenim ogrankom, koristi se u odvodnim vodovima za smanjenje turbulencije i rizika od začepljenja |
| Wye fitting | Ogranak u obliku slova Y koji spaja liniju pod kutom, a ne ravno poprijeko |
| Okov za čišćenje | Priključak s uklonjivim čepom koji omogućuje pristup za čišćenje začepljenog odvodnog voda |
| Ventilacijski priključak | Spaja odvodni vod na ventilacijski kanal kako bi se izjednačio tlak zraka u sustavu |
| Adapter za zamku | Spaja sifon učvršćenja na odvodni vod ispod njega |
| Čahura | Reducirajući okov koji smanjuje veličinu otvora unutar drugog okova |
Rješenja za PE i PVC fitinge tvrtke Jiangyin Huada
Obojite svoj svijet izvrsnošću i inovacijom. Jiangyin Huada je pouzdani izvor vrhunskih masterbatch boja, visokokvalitetnih plastičnih cijevi i fitinga. Naša predanost industriji cijevi i cjevovoda, naš fokus na raznolikost proizvoda, važnost koju pridajemo kvaliteti proizvoda i naša predanost ekološkim praksama i održivom razvoju pomogli su našoj robnoj marki da postane prepoznatljiva tijekom vremena. Naši su proizvodi stekli povjerenje kupaca u mnogim projektima, a naš se brend povezivao s pouzdanošću.
Kao profesionalni OEM proizvođač PE cijevi i tvornica PE cijevi, priča o našoj robnoj marki je kontinuirani napredak i inovacija. Cilj nam je nastaviti stvarati vrijednost za kupce i doprinositi razvoju industrije cjevovoda, vođeni stalnim naporima i dosljednim načelima.
PVC okovi: često postavljana pitanja
P1. Čemu služe PVC okovi
PVC okovi are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Q2. Koje vrste PVC okova su dostupne
Uobičajeno PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Q3. Koje su veličine PVC okova u ponudi
PVC okovi are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Q4. Kako se spajaju PVC spojnice na PVC cijevi
Većina PVC spojnica spaja se pomoću cementa s otapalom, koji stvara čvrst spoj otporan na curenje. Neki priključci također su dostupni s navojem, kompresijom ili drugim načinima spajanja, ovisno o primjeni.
P5. Koje su prednosti PVC okova
PVC okovi are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
P6. Kako odabrati pravi PVC armaturu
Ispravan PVC priključak treba odabrati na temelju veličine cijevi, vrste spoja, nazivnog tlaka, temperature, tekućine ili medija i okoline primjene. Dijeljenje specifikacija cijevi i zahtjeva za primjenu olakšava prepoznavanje prikladne vrste fitinga.
